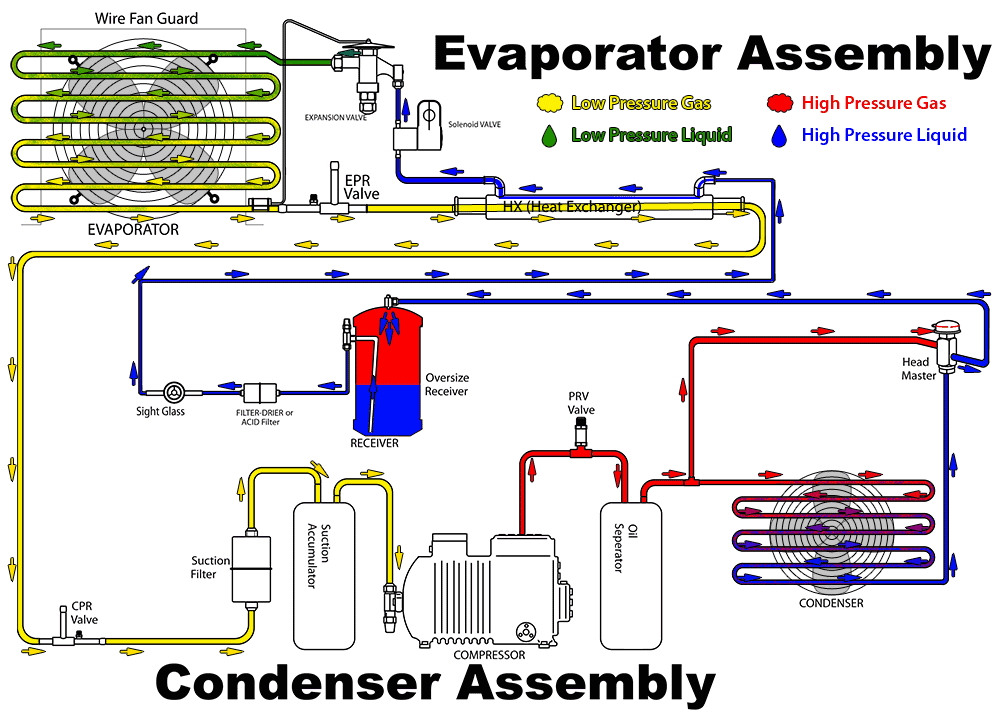

通常制冷系统以压缩机和膨胀阀为界，根据压力的不同，可以分为高压侧和低压侧两部分。

制冷系统组成及运行原理动画


一、高压侧（HIGH SIDE）

大致相当于20个大气压的高温高压气体（300 psi of Hot High Pressure Gas）

换算：1个标准大气压=14.7Psi=1.013bar=0.1013MPa

1、压缩机

COMPRESSOR

将低压气体压缩为高压气体。

压缩机

2、冷凝器（CONDENSER）

冷凝器是一个用于将制冷刘所含热量释放、并将制冷剂由气态转变成液态的热交换器。将高温高压的气态制冷剂变成高压液态制剂。

实物解剖图

片式冷凝器结构示意图

实物图

3、贮液干燥器（RECEIVER DRIER）

储存、缓冲、干燥和过滤。

贮液干燥器结构图

贮液干燥器实物图

4、膨胀阀（EXPANSION VALVE）

节流降压、控制过热度、调节流量、防止压缩机液击。

一种热力膨胀阀解剖图

P1+P4 = P2+P3
P1 = Bulb Pressure (Opening Force)
P2 = Evaporator Pressure (Closing Force)
P3 = Superheat Spring Pressure (Closing Force)

P4 = Liquid Pressure (Opening Force)

一种电子膨胀阀解剖图

一种电子膨胀阀外观

5、蒸发器（EVAPORATOR）

吸收空气中的热量（降温），干燥空气（降湿）。

蒸发器结构图

蒸发器实物图
